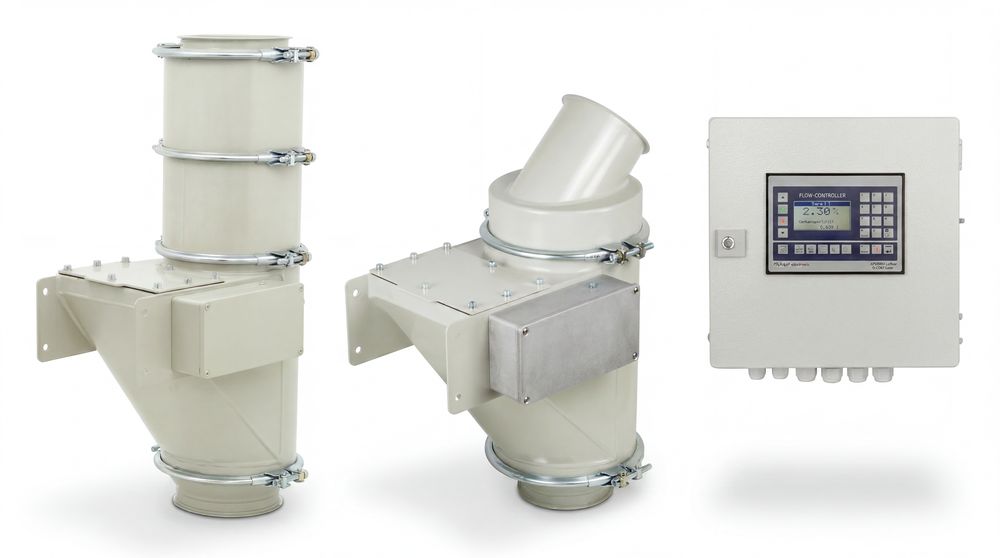

Flow Weigher DC3
Kontinuierlich im Rohrbau wiegen – kompakt und einfach
- Preisgünstiges Wiegesystem mit hoher Genauigkeit
- Niedrige Einbauhöhe, einfach ins Rohrsystem integrieren
- Wartungsarm und zuverlässig
- Ideal zur Verwiegung von Getreide, Pellets und Granulaten
- Drucker (Direktanschluss) verfügbar
- Nachfolgemodell zur Prallrohrwaage DCG
Der Flow Weigher DC3 eignet sich für die folgenden Anwendungen:
- Kontinuierliche Verwiegung von Schüttgutströmen zur innerbetrieblichen Kontrolle
- Vorverwiegung von Schüttgütern bei der LKW-Verladung
- Mengenerfassung bei der Siloverwaltung
Der Flow Weigher DC3 wiegt kontinuierlich im freien Fluss.
Hinweis: Der Flow Weigher DC3 ist nicht eichfähig.
Funktionen
Das Schüttgut wird abgebremst und anschließend einem Rohrbogen zugeführt, der mit einer Wägezelle verbunden ist. Die gemessene Belastung ist proportional zum Durchsatz.
Schüttgüter
Als Produkte eignen sich alle rieselfähigen Schüttgüter. Hierzu zählen Getreide, Malz, Granulate, Pellets, diverse Schrote und Kleie (Sonderbauform).
Flow Weigher DC3 kann in 2 Varianten eingebaut werden:
1. Mit schrägem Zulauf
2. Mit vertikalem Zulauf
Standardmäßig integrierte Schnittstellen:
- Analog-Ausgang 0-10V
für die Istleistung - Digital-Ausgang (24V DC)
für kg-Impulse - Relais-Ausgang (230V AC)
Signal wenn Vorwahlmenge abgelaufen - Relais-Ausgang (230V AC)
für Grenzwerte - RS485 (auch als Modbus-RTU konfigurierbar)
es kann auf alle Prozessdaten und -befehle zugriffen werden - RS232
es kann auf alle Prozessdaten und -befehle zugriffen werden
Optional verfügbare Schnittstellen
- Analog-Ausgang 0(4)-20mA
für die Istleistung - Profibus
es kann auf alle Prozessdaten und -befehle zugriffen werden - Profinet
es kann auf alle Prozessdaten und -befehle zugriffen werden - Ethernet/IP
es kann auf alle Prozessdaten und -befehle zugriffen werden - Label-Drucker
Die Auswerteeinheit kann direkt an einen Label-Drucker angeschlossen werden. Die letzte Verwiegung wird per Knopfdruck als Label ausgegeben. - Auf Anfrage sind weitere Schnittstelle verfügbar.
Prospekt
Profibus-Schnittstelle
- GSD-Datei für externe Auswerteelektronik Typ FE128
(rotes Schnittstellenmodul) - GSD-Datei für externe Auswerteelektronik Typ FE128
(alter Typ bis 2018)
Profinet-Schnittstelle
- GSDML-Datei für externe Auswerteelektronik Typ FE128
(rotes Schnittstellenmodul)
Anleitungen
Maßblätter
Baugröße DC3.120 – (Rohrdurchmesser 120 mm)
Baugröße DC3.150 – (Rohrdurchmesser 150 mm)
Baugröße DC3.200 – (Rohrdurchmesser 200 mm)
Baugröße DC3.250 – (Rohrdurchmesser 250 mm)
Baugröße DC3.300 – (Rohrdurchmesser 300 mm)
Baugröße DC3.350 – (Rohrdurchmesser 350 mm)
Auswerteelektronik Typ FE128 für Schalttafeleinbau (24 V DC)
Auswerteelektronik Typ FE128 im Wandgehäuse (230 V AC)
Presseartikel
2018.05.02 Flow Weigher DC3 – Kompaktes Wiegesystem zur Mengen- und Leistungserfassung von Getreide
Video-Präsentation DC3:
